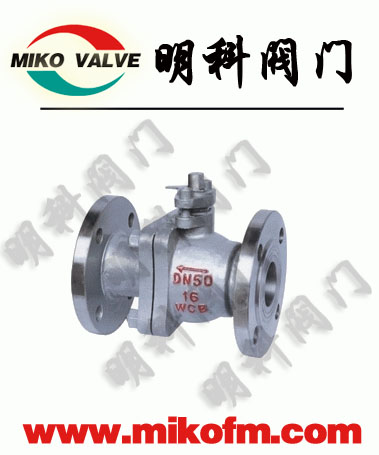

Q41F法蘭式軟密封球閥

Q41F法蘭式軟密封球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃ 驅動方式：手動、氣動、電動、液動等。公稱通徑：DN 15-250 1/2"～10"
 一、Q41F法蘭式軟密封球閥概述：
 　　Q41F法蘭式軟密封球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃ 驅動方式：手動、氣動、電動、液動等。公稱通徑：DN 15-250 1/2"～10"

二、Q41F法蘭式軟密封球閥 產品特點：
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10


二、Q41F法蘭式軟密封球閥 技術規范

設計依據
國標系列
美標系列
設計標準
GB/T12237
AP16D
ANSI B16.34
法蘭連接結構長度
GB/T12221
AP16D
ANSI B16.10
結構長度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
連接法蘭
GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
對焊端
GB/T12224
ANSI B16.25
試驗和檢驗
GB/T9092
AP16D
AP1598

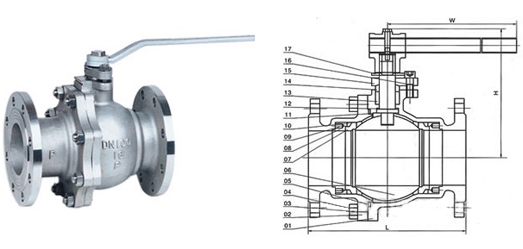

三、Q41F法蘭式軟密封球閥主要零件及材質

序號
NO
零件名稱
材質
GB
ASTM
1
閥體
WCB
A2116-WCB
2
密封圈
PTFE、RPP
PTFE、RPP
3
球體
1C18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石體
WCB
A216-WCB
7
墊片

柔性石墨+不銹鋼


B12.10-304F/.G
8
填料
PTFE
PTFE
9
填料壓蓋
WCB
A2116-WCB
10
定位片
25
A105
11
擋圈
65Mn
AISI 1066
12
手柄
K33
A47-667
Gr.32510
13
閥桿
1Cr33
A276-410
14
螺釘
35
A193-B7
15
止推墊片
PTFE
PTFE

四、Q41F法蘭式軟密封球閥試驗壓力

壓力等級
試驗壓力(MPa)
公稱壓力(PN)
磅級(Class)
殼體試驗
密封試驗
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0


PN1.6MPa 主要連接尺寸及重量



公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160

PN2.5MPa 主要連接尺寸及重量



公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175

PN4.0MPa 主要連接尺寸及重量



公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190

訂貨須知：

    一、①Q41F法蘭式軟密封球閥產品名稱與型號②Q41F法蘭式軟密封球閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定Q41F法蘭式軟密封球閥型號，請按Q41F法蘭式軟密封球閥型號直接向我們明科銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
