一、G41F46襯氟隔膜閥概述：

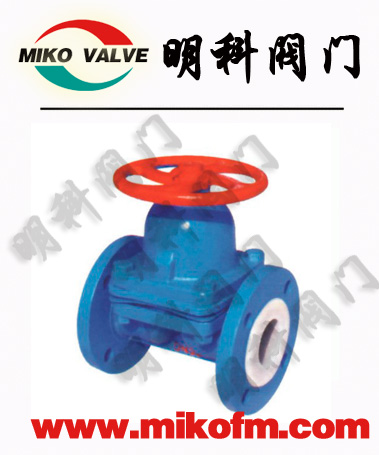

隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。壓力：0.6-1.6Mpa口徑：15-300mm材質：鑄鋼，不銹鋼轉動方式：手動，蝸輪
一、G41F46襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式，其特點如下：
二、復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
三、利用FEP（Teflon）氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
四、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
二、G41F46襯氟隔膜閥基本型號
|
手動
|
G41F3
|
直流式
|
G45F3
|
|
G41F46
|
G45F46
|
||
|
氣動
|
Q641F3
|
電動
|
Q941F3
|
|
Q641F46
|
Q941F46
|
三、G41F46襯氟隔膜閥技術規范
|
設計標準
|
GB12239
|
|
結構長度
|
JB1688/GB12221
|
|
法蘭標準
|
JB/T79-94
GB9113.1-26 |
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動、
常閉型、常開型 |
四、G41F46襯氟隔膜閥零部件材料表
|
序號 |
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低不銹鋼耐酸鑄鋼
|
||
|
Z
|
C
|
P
|
R
|
P
|
R
|
||
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣/閥桿
|
35
|
1cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
|
|||||
|
4
|
隔膜
|
FEP(F46)/CR(氯丁橡膠)、PFA(可溶性F4)/FPDM(乙丙橡膠)
|
|||||
|
5
|
支架
|
WCB
|
CF8
|
CF8
|
|||
|
6
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|||
|
7
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
|
8
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|||
|
9
|
手輪
|
WCB
|
WCB
|
WCB
|
|||
五、G41F46襯氟隔膜閥外型和連接尺寸
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-фd
|
d0
|
H
|
H1
|
WT(kg)
|
|
PN0.6MPa / PN1.0MPa
|
||||||||||||
|
15
|
1/2
|
125
|
95
|
65
|
45
|
2
|
14
|
4-ф14
|
100
|
105
|
110
|
3.5
|
|
20
|
3/4
|
135
|
105
|
75
|
55
|
2
|
16
|
4-ф14
|
100
|
115
|
125
|
4
|
|
25
|
1
|
145
|
115
|
85
|
65
|
2
|
16
|
4-ф14
|
120
|
120
|
135
|
5.5
|
|
32
|
11/4
|
160
|
135
|
100
|
78
|
2
|
18
|
4-ф18
|
120
|
125
|
150
|
8
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-ф18
|
140
|
135
|
175
|
11
|
|
50
|
2
|
210
|
160
|
125
|
100
|
3
|
20
|
4-ф18
|
140
|
155
|
195
|
14
|
|
65
|
21/2
|
250
|
180
|
145
|
120
|
3
|
20
|
4-ф18
|
200
|
170
|
200
|
23
|
|
80
|
3
|
300
|
195
|
160
|
135
|
3
|
22
|
4-ф18
|
200
|
200
|
255
|
29
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-ф18
|
280
|
270
|
325
|
46
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-ф18
|
320
|
335
|
405
|
70
|
|
150
|
6
|
460
|
280
|
240
|
210
|
3
|
24
|
8-ф23
|
320
|
370
|
450
|
95
|
|
200
|
8
|
570
|
335
|
295
|
265
|
3
|
26
|
8-ф23
|
400
|
480
|
600
|
170
|
|
250
|
10
|
680
|
390
|
350
|
320
|
3
|
28
|
12-ф23
|
500
|
545
|
620
|
270
|
|
300
|
12
|
790
|
435
|
395
|
362
|
4
|
24
|
12-ф23
|
500
|
585
|
680
|
320
|
|
PN1.6MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-ф14
|
120
|
110
|
115
|
4
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-ф14
|
120
|
120
|
130
|
5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-ф14
|
140
|
125
|
140
|
6
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-ф18
|
140
|
130
|
155
|
9
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-ф18
|
160
|
140
|
180
|
12
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-ф18
|
160
|
160
|
200
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-ф18
|
200
|
175
|
205
|
24
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-ф18
|
200
|
205
|
260
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-ф18
|
280
|
275
|
330
|
48
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-ф18
|
320
|
340
|
410
|
75
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-ф23
|
320
|
375
|
460
|
105
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-ф23
|
400
|
485
|
605
|
182
|
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-ф25
|
500
|
550
|
625
|
295
|
|
300
|
12
|
850
|
460
|
410
|
375
|
4
|
34
|
12-ф25
|
500
|
590
|
685
|
345
|
六、訂貨須知：
一、①G41F46襯氟隔膜閥產品名稱與型號②G41F46襯氟隔膜閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定G41F46襯氟隔膜閥型號，請按G41F46襯氟隔膜閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
