您現在所在位置：首頁 > 產品中心 > 管夾閥系列 > GJ641X-6L氣動管夾閥

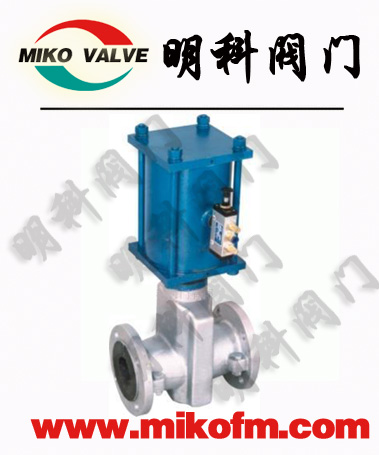

GJ641X-6L氣動管夾閥

GJ641X-6L氣動管夾管當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。

GJ641X-6L氣動管夾閥主要性能規范

適用溫度	適用介質	注:此為本廠基型產品適用溫度,如有不同要求請參閱前頁進行選擇
≤85℃	礦漿、磨料、干濕型粉塵類	注:此為本廠基型產品適用溫度,如有不同要求請參閱前頁進行選擇

GJ641X-6L氣動管夾閥主要零件的材料

名稱	閥體	套管	閥桿	缸桿	活塞	壓桿	托架
材料	鋁合金	橡膠	鑄銅、碳鋼	碳鋼	碳鋼	鋁合金	球墨鑄鐵

GJ641X-6L氣動管夾閥主要外形尺寸和連接尺寸

公稱通徑 DN\ Mm	公稱壓力\mpa	工作壓力\mpa	L	L1	D	D1	Z-φd	H	A	重量Kg
25	0.6	0.6	160	124	115	85	4-14
32			165	145	140	100	4-18
40			190	157	150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23
200			650	446	335	295	8-23	1000	265
250			800	516	392	350	12-23	1174	330
300			950	562	445	400	12-23
采用標準設計與制造:Q\JBGN02 結構長度:Q\JBGN02 法蘭連接尺寸:JB78(PN1.0Mpa)

訂貨須知：

    一、①GJ641X-6L氣動管夾閥產品名稱與型號②GJ641X-6L氣動管夾閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定GJ641X-6L氣動管夾閥型號，請按GJ641X-6L氣動管夾閥型號直接向我們明科銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
