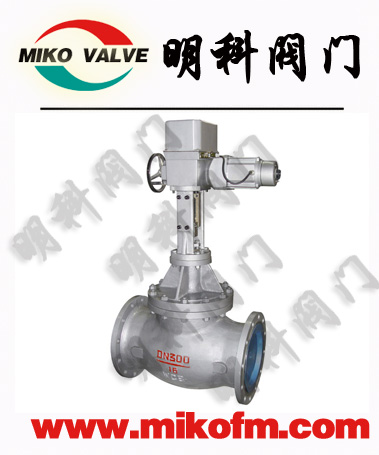

T941H電動調節閥

T941H電動調節閥鍋爐給水電動調節閥T940由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。

T941H電動調節閥鍋爐給水電動調節閥T940由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
電動單座調節閥是由3610L系列電子式電動執行機構和單座調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構芯來用頂導向，鍋爐給水電動調節閥T940適用于地泄漏量要求嚴格，閥前后壓差低及有一定粘度和含有纖維介質的場合。

T941H電動調節閥主要技術參數

公稱通徑mm G3/4” 20 25 32 40 50 65 80 100 125 150 200
閥座通徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
額定流量系數kv 0.08 0.12 0.20 0.32 0.5 0.8 1.2 2.0 3.2 5.0 8.0 12 20 32 50 80 120 200 280 450
公稱壓力(MPa) 1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫）
行程 10 16 25 40 60
動作速度mm/s 4.2 2.1 3.5 1.7 3.4
工作溫度℃ 直線 直線，等百分經
法蘭介質 -20℃～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
法蘭尺寸 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
法蘭型式 法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式
閥
體
材
質		 公
稱
壓
力
(MPa)		 0.6   低溫：-250℃～-60℃　ZG1r18Ni9Ti
1.6   常溫:-20℃～+200℃　Ht200
4.0   常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
  中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
  低溫:-250℃～-60℃ ZG1Cr18Ni9Ti
6.4 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
低溫:-250℃～-60℃ ZG1Cr18Ni9Ti
閥芯材質 1Cr18Ni9
上閥蓋型式 普通式（常溫），熱片式（中溫），長勁式（低溫）
配用電動執行機構型號 361LSA-08
361LXA-08		 361LSA-20 361LSB-30 361LSB-50 361LSC-65
361LXA-20 361LXB-30 361LXB-50
規格與技術參數
1、單座調節機構主要技術參數
公稱通徑mm G3/4” 20 25 32 40 50 65 80 100 125 150 200
閥座通徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
額定流量系數kv 0.08 0.12 0.20 0.32 0.5 0.8 1.2 2.0 3.2 5.0 8.0 12 20 32 50 80 120 200 280 450
公稱壓力(MPa) 1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫）
行程 10 16 25 40 60
動作速度mm/s 4.2 2.1 3.5 1.7 3.4
工作溫度℃ 直線 直線，等百分經
法蘭介質 -20℃～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
法蘭尺寸 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
法蘭型式 法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式
閥
體
材
質		 公
稱
壓
力
(MPa)		 0.6   低溫：-250℃～-60℃　ZG1r18Ni9Ti
1.6   常溫:-20℃～+200℃　Ht200
4.0   常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
  中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
  低溫:-250℃～-60℃ ZG1Cr18Ni9Ti
6.4 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
低溫:-250℃～-60℃ ZG1Cr18Ni9Ti
閥芯材質 1Cr18Ni9
上閥蓋型式 普通式（常溫），熱片式（中溫），長勁式（低溫）
配用電動執行機構型號 361LSA-08
361LXA-08		 361LSA-20 361LSB-30 361LSB-50 361LSC-65
361LXA-20 361LXB-30 361LXB-50
注：可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2、單座調節機構主要技術參數
型號 額定輸出力N 速度mm/s　 技術參數
361LSA-08
361LXA-08		 800
800		 4.2
4.2		 電源：AC220V 50Hz
輸入信號：D-20mA
DC1-5V
(信號線用屏蔽線)
輸出開度信號：D～20mA
上蓋防護等級：相當IP55
隔爆標志：ExdⅡBT4
361LSA-20
361LXA-20		 2000
2000		 2.1
2.1
361LSB-30
361LXB-30		 3000
3000		 3.5
3.5
361LSB-50
361LXB-50		 5000
5000		 1.7
1.7
361LSC-65 6500 2.8
3、性能指標
項目 指標值
基本誤差％ ±2.5
回差％ 2.5
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差％ 2.5
允許泄量L/H 10-4×閥額定容量
4、允許壓差
公稱通徑 G3/4" 20 25 32 40 50 66 80 100 125 150 200
閥座直徑 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
允許壓差 ≤公稱壓力 5.5 3.5 2.0 3.0 2.0 1.8 1.05 1.16 0.67 0.47 0.39 0.26 0.16
外形尺寸
ZDLP電動常、中溫單座閥外形尺寸表
公稱通徑 L H1 H D 重量（Kg）
PN(MPa) 常溫 中溫 PN1.6
MPa		 PN4.0,6.4MPa
1.6 4.0 6.4 常溫 中溫
G3/4" - 75 75 30 497 534 225 - 12 14
20 - 180 190 50 637 747 225 - 25 28
25 185 190 200 115 671 813 225 24 28 31
32 200 210 210 120 682 833 225 26 29 32
40 220 230 235 130 739 890 225 36 45 49
50 250 255 265 145 769 920 225 39 49 53
65 275 285 295 180 971 1134 225 57 76 84
80 300 310 320 195 991 1154 225 72 95 105
100 350 355 370 200 1000 1163 310 85 109 120
125 410 425 440 245 1287 1499 310 150 175 190
150 450 460 475 255 1307 1519 310 187 231 251
200 550 560 570 295 1382 1594 310 242 365 395

公稱通徑 D DN H1 -100℃ -200℃ -250℃ 重量
（Kg）
H2 H H2 H H2 H
G3/4" 225 135 30 500 497 700 1232 900 11432 22
20 225 250 275 50 500 637 700 1254.5 900 1454.5 36
25 225 290 290 97 500 671 700 1302 900 1502 40
32 225 310 310 103 500 682 700 1314 900 1514 43
40 225 310 340 117 600 739 800 1370 1000 1570 61
50 225 340 370 132 600 769 800 1400 1000 1600 66
65 225 380 410 161 600 971 800 1643 1000 1843 98
80 225 410 500 171 600 991 800 1657 1000 1857 110
100 225 470 590 175 600 1000 800 1655 1000 1855 140
125 310 550 640 230 700 1287 900 1993 1100 2192 225
150 310 600 760 240 700 1307 900 2002 1100 2202 291
200 310 720 760 275 700

訂貨須知：

    一、①T941H電動調節閥產品名稱與型號②T941H電動調節閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定T941H電動調節閥型號，請按T941H電動調節閥型號直接向我們明科銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
