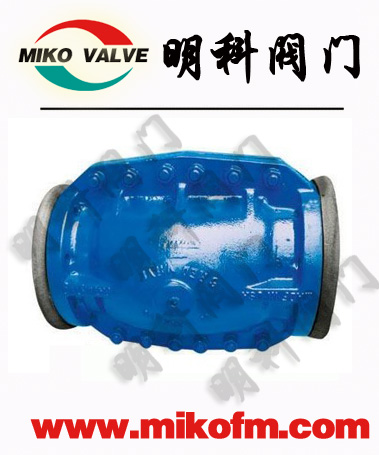

GJ841X氣動管夾閥

管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。

一、GJ841X氣動管夾閥工作原理：

管夾閥是利用閥體同橡膠管套間的水壓或氣壓

使管套變形合攏將流體截斷。

特點

l無壓力損失、無堵塞、無泄露，防水錘沖擊

l特別適用于含顆粒的液——固及氣——固二相流

l橡膠管套帶有纖維增強結構，耐磨、抗疲勞

二、GJ841X氣動管夾閥技術參數

l閥體：鑄鐵DN25~300 鑄鋁DN25~300 鑄鋼DN25~300

l法蘭連接：鑄鐵DN25~300，316LDN40~200

l管套材質及溫度范圍：

天然橡膠-5~80℃

三元乙丙膠-5~120℃

l食品級：食品級天然橡膠管套

控制介質：壓縮空氣或壓力水

控制附件：手動-三通手動閥

自動-三通電動閥

口徑（DN）	DN25~200	DN250~300
工作壓力	ma×4bar	ma×3bar
控制壓力	ma×6bar	ma×4.5bar
大壓差	2bar	ma×1.5bar

A.閥體

B.橡膠管套

C.控制流體（水或氣）入口

E.連接法蘭

*手動/自動控制：外加三通手動閥或三通電磁

閥控制壓縮空氣或壓力水進入閥體

三、GJ841X氣動管夾閥主要外形連接尺寸：

口徑（DN）		40	50	65	80	100	125	150	200	250	300
外型尺寸	L	150	180	180	220	276	345	414	550	680	820
	H	40	60	60	75	95	120	145	182	229	278
	I	26	27	28	30	36	48	52	65	82	98
	D	150	165	200	200	220	250	285	340	405	480
法蘭標準 **		PN10 DN40	PN10 DN50	PN10 DN65	PN10 DN80	PN10 DN100	PN10 DN125	PN10 DN150	PN10 DN200	PN10/20 DN250	PN10/20 DN300

*僅用于鑄鐵法蘭 **可選ANSI法蘭標準
訂貨須知：

    一、①GJ841X氣動管夾閥產品名稱與型號②GJ841X氣動管夾閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定GJ841X氣動管夾閥型號，請按GJ841X氣動管夾閥型號直接向我們明科銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
